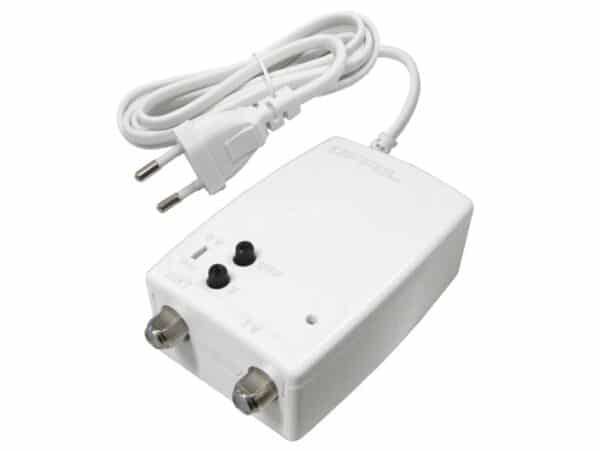

Amplificatore di linea TV con alimentatore switching per interno Offel 25-055 1 uscita linee separate
permette di riamplificare i segnali di una linea
di distribuzione, adatto per impianti di medie dimensioni
Progettato per amplificare i segnali DTT compresi nel range E05÷E12+E21÷E60, attenuando la banda
LTE 800 MHz senza precludere il buon funzionamento del canale E60
Realizzato in contenitore schermato dotato di connettori a vite tipo F.

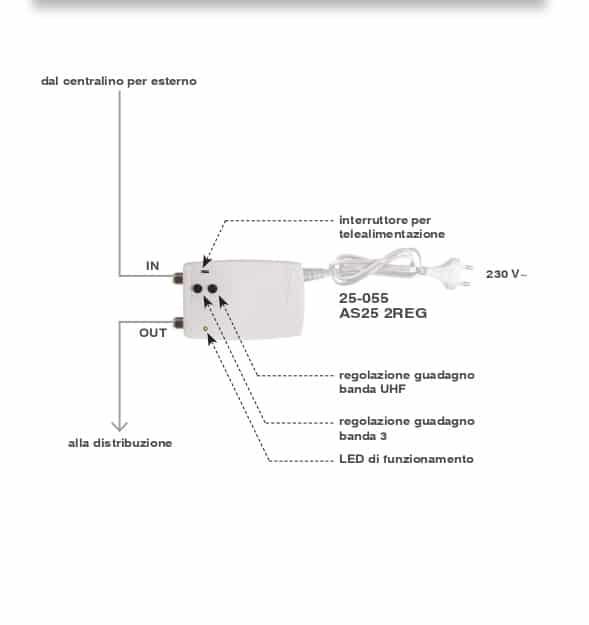

E’ dotato di due trimmer (0÷15 dB) come regolatori di livello, uno per la banda 3 ed uno per la banda
UHF, e di passaggio di tensione per la telealimentazione.
L’amplificazione delle bande 3 (VHF) ed UHF è realizzata a linee separate
Prodotto per interno da installare in un luogo idoneo, privo di umidità e con sufficiente aerazione
• Protezione e ripristino in caso di cortocircuito
• Protezione in caso di sovratensione sulla rete
• Componentistica ad elevato standard qualitativo
• Contenitore schermato e dotato di connettori
a vite tipo F
Amplificazione delle bande 3 (VHF) ed UHF
a linee separate
Amplificatore di linea TV
serie AS a linee separate
* Tensione massima di uscita misurata con il metodo IMD -35dBc 2 toni.
Articolo 25-055
Sigla AS25 2REG
N. ingressi 1
N. uscite 1
N. regolatori (0÷15dB) 2
Range frequenze 3 MHz 174÷230
Range frequenze UHF MHz 470÷790
Cifra di rumore dB <3
Tensione max di uscita 3* dBμV 110
Tensione max di uscita UHF* dBμV 120
Guadagno banda 3 dB ±2 21
Guadagno banda UHF dB ±2 25
Max corrente erogabile mA 130
Tensione di telealimentazione Vcc 12
Consumo massimo VA 5,2
Tensione di rete 230 V~ ±10% 50Hz
Classe di isolamento II
Dimensioni (LxWxH) mm 113x57x35
Dimensioni imballo (LxWxH) mm 80x100x50
Peso imballo Kg 0,179
Temperatura di funzionamento °C 0 ÷ +55
Conforme alle direttive 2014/53/UE
2011/65/UE (RoHS II)
Conforme alle norme
EN 62368-1:2014
EN 50083-2:2012
EN 303354:2017
EN 50581:201
